一个简易微型助听器的电路原理图

有关微型助听器的小知识，助听器用来放大声音，帮助聋人听到声音，这里说一说微型助听器的电路原理图，来看下助听器的结构组成及电路原理。

微型助听器的电路原理图

助听器不仅仅是一个声音放大器，其由麦克风、受话器等结构组成，助听器是一个音频放大器，主要由话筒、放大器及耳机组成。

在助听器工作时，话筒将接收到的声音信号转换成电信号，送至音频放大电路放大，然后驱动耳机工作。

复杂点的助听器，其内部设有降噪电路及各种自动控制电路。

以一个简单助听器的电路图为例，来说一说助听器的工作原理，一起来看下。

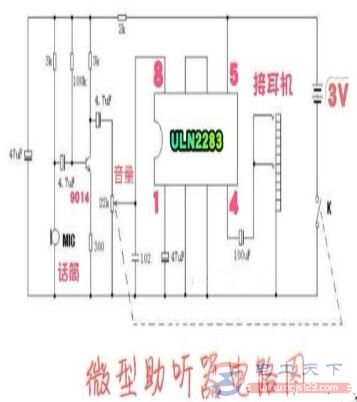

图1，微型助听器电路原理图

助听器的电路原理图如上，三极管9014及外围电阻构成一个低噪声前置放大器，22KΩ的电位器为音量电位器，这种电位器与老式晶体管收音机的音量电位器一样，自身带有一个电源开关，用于控制助听器电源的通断。ULN2283是一款小功率的音频功率放大器。

助听器工作时，驻极体话筒MIC将声音信号转换成电信号，经9014三极管放大后，送至ULN2283的输入端⑧脚，该信号经ULN2283再次放大后驱动耳机工作。

整个电路具有较高的放大倍数，故聋人听不清的声音信号，经放大后通过耳机，但可以听到了。

在这种助听器中，前置放大电路很重要，一般要求选用低噪声三极管，以提高整个电路的信噪比。对于9014三极管，一般β≥350的管子，噪声较小。

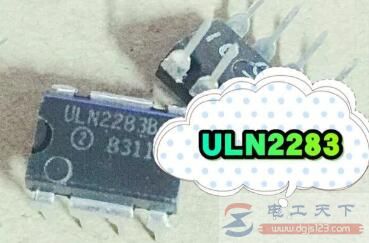

图2，DIP-8封装的ULN2283

ULN2283是一款小功率的音频功率放大器，其工作电压范围宽、失真小，并且外围元件极少，输入端⑧脚的输入电阻可达250KΩ。

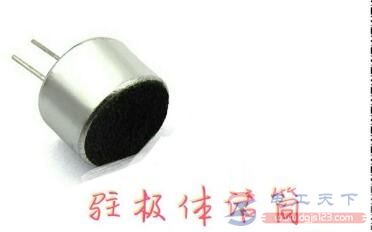

图3，驻极体话筒

在助听器中，一般选用驻极体话筒来接收声波信号，这种话筒的特点是体积小、灵敏度高、频响宽且失真小。

以上介绍了微型助听器的电路原理图，以及助听器的工作原理，希望对大家有所帮助。
