窗式空调器制冷电路原理图与电路结构

有关窗式空调器制冷电路原理图与电路结构，东宝KC-20B窗式空调器电路的原理图，当室内温度达到整定值时，当室温上升到超过给值时的电路工作情况。

窗式空调器制冷电路原理图

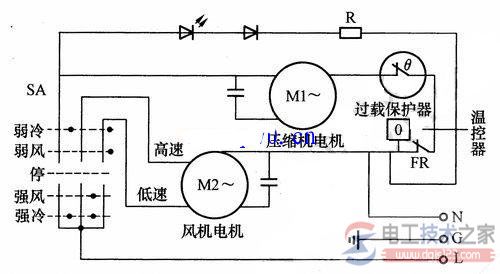

窗式空调器制冷量小，但由于电路结构简单、价格低廉，广泛用于宾馆客房和家庭居室内。如下图，为东宝KC-20B窗式空调器电路。

它由切换开关SA和温控器FR控制。当切换开关SA打在弱冷位置时，压缩机电机M1工作制冷，风机电机M2低速运行。

当室内温度达到整定值时，温控器FR动作，切断压缩机电源，停止制冷，风机仍然运行。电工天下

当室温上升到超过给值时，温控器开关闭合，使压缩机得电，再进行制冷。如此周而复始，使室内温度保持在给定值。

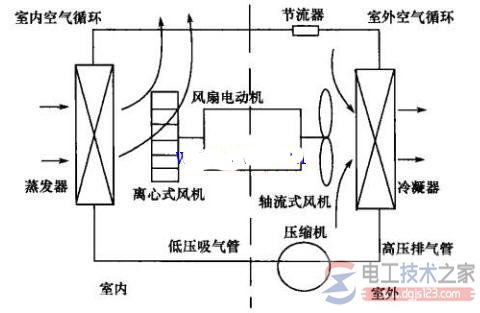

窗式空调器的结构：
