用保险丝与二极管制作防反接保护电路

分享一个电路图，采用保险丝与一个二极管制作的防反接保护电路，这个防反接电路由一个保险丝及二极管构成，当流过保险丝的电流过大时，保险丝熔断，可以保护负载。

防止直流电源正负极接反损坏负载，最简单的方法就是串联一个二极管作为保护，但二极管的正向压降较大，在低压下不合适。采用MOS场效应管作为防反接保护，可以将压降较小，但电路较为复杂，这里介绍一款采用保险丝及一个二极管构成的防反接保护电路。

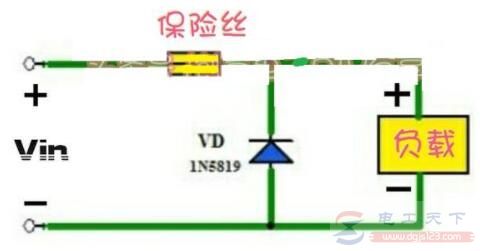

图1：保险丝构成的防反接保护电路

上图即为防反接电路，由一个保险丝及二极管构成。当直流电源的极性未接错时，直流电压通过保险丝加至负载两端，由于保险丝的直流电阻很小，故保险丝对直流电压的损耗也很小，可以忽略不计。

当直流电源正负极接反时，二极管VD导通，此时负载两端的电压被钳位在VD的正向压降附近，流过保险丝的电流很大，保险丝熔断，从而保护了负载。
