二个简单的缺相保护电路图

有关缺相保护的知识，分享二个简单的缺相保护电路图，一个是在电动机单相运转电路的基础上，加装一个中间继电器来实现缺相保护，另一个是电动机缺相自动保护电路，下面具体来看下。

1、电路一

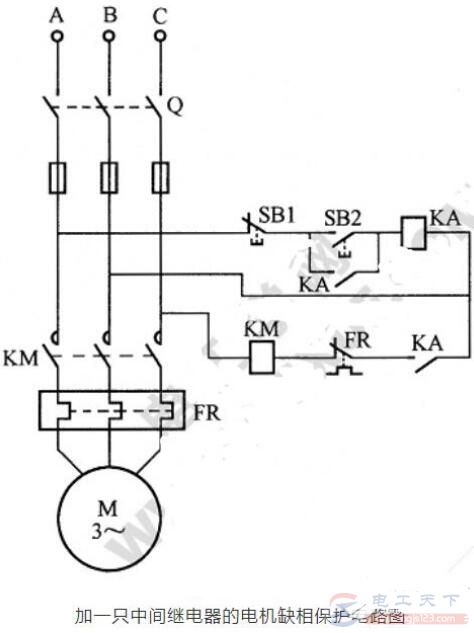

该电路是在电动机单向运转电路的基础上，加装一只中间继电器来实现缺相保护的电路。

其运行原理如下：

起动时按下起动按钮SB2，中间继电器KA得电吸合并自锁，另一个常开触点闭合，使接触器KM得电吸合，电动机起动运转。停止时按下按钮SB1，KA断电释放，KM断电释放，电动机停转。
