555定时器无稳类电路的三种工作方式

555定时器无稳类电路的工作方式

无稳电路就是多谐振荡电路，在555电路中是应用最广的一类。电路变化形式最多，这里简单分为三种方式，供大家学习参考。

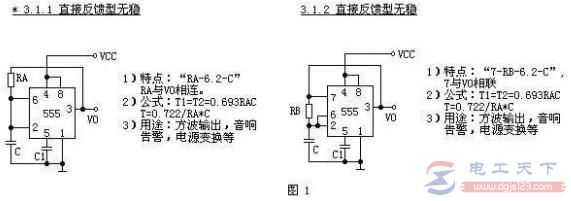

第一种：直接反馈型，振荡电阻是连在输出端VO的。

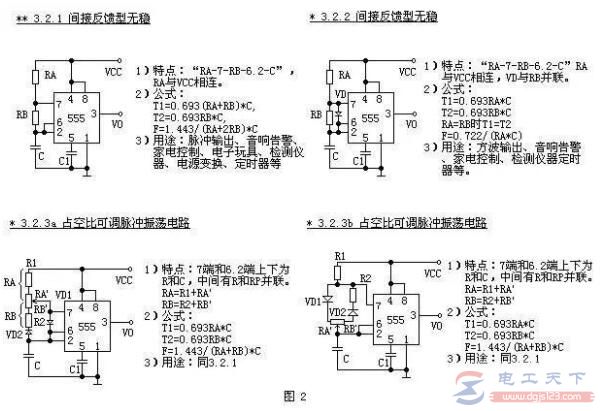

第二种：间接反馈型，振荡电阻是连在电源VCC上的。

其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路均为占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，分别以3.2.3a 和3.2.3b的代号。

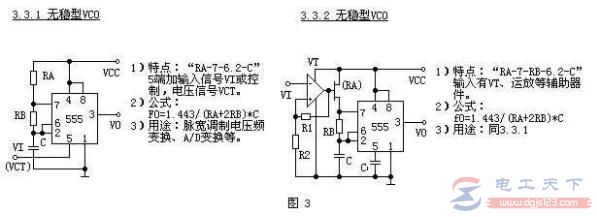

第三种：压控振荡器。其电路变化形式较复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了二个应用实例。

无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。

例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。
