一例稳压电源短路保护的电路图

短路保护的电路图

可调稳压电源在使用不当时容易导致输出短路而出现过大的电流，就可能损坏稳压IC，所以可以添加一个短路保护电路。

这里以大电流稳压器件XL4016（其最大输出电流可达8A）为例，介绍一款简单的短路保护电路，可以在稳压电源输出短路时，自动关闭稳压IC的输入电压。

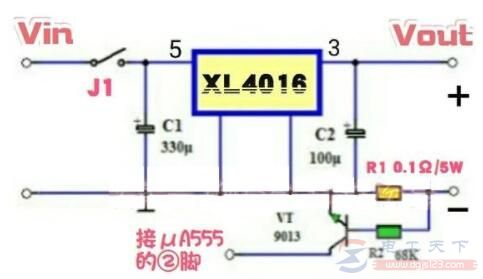

图1：稳压电源短路保护电路

XL4016是一款常用的大电流稳压IC，其应用资料很多，这里不给出具体的电路图，只画出保护电路。图中电阻R1为取样电阻，接在稳压电源的负输出端及XL4016的GND端（①脚）之间，当负载电流流过R1时便会在R1上产生压降。由于R1取值为0.1Ω，当电源输出电流在4A以下时，三极管VT处于截止状态。

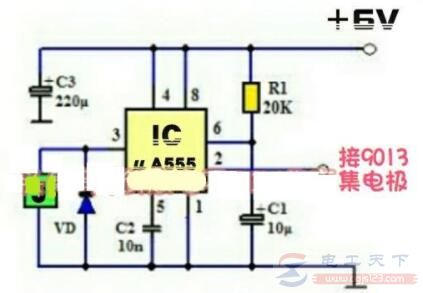

图2：μA555构成的短路保护电路

当稳压电源输出端的正负极短路时，R1上的压降将≥0.7V，此时VT导通，由于集电极与μA555的②脚相接，μA555的②脚为低电平，其输出端③脚由平时的低电平变为高电平，继电器J吸合，接在XL4016输入端⑤脚的触点J1断开，从而使稳压电源输出为0V，这样便保护了稳压电源。

本电路中μA555接成施密特触发器使用，故稳压电源短路时，继电器可能会频繁开关，出现该问题时可将电容C1增大至上百μF。此外，也可以将μA555接成单稳态延时电路，延时时间根据实际情况设定为几分钟或更短的时间。

μA555所需的6V电压可以由7806产生，7806接在J1的左端，要注意7806的最高输入电压为35V。继电器选用6V的。

图3：康铜丝取样电阻

取样电阻R1可以选用康铜丝电阻或金属膜电阻，具体阻值视电流而定。假设在短路电流超过7A时动作，则选用0.1Ω左右的电阻，其功率要求＞5W，否则会烧坏电阻。如果要求电流＜7A保护电路起作用，可以增大R1的阻值。
