桥式整流电路的工作原理图解

有关桥式整流电路的工作原理，四个二极管组成的桥式整流电路，C D二点未加电容C1时的电路整流及电阻R的电压波形，桥式整流电路的滤波原理，一起来了解下。

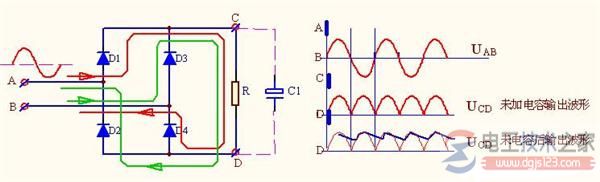

下图为用四个二极管组成的桥式整流电路，在其直流输出端未加滤波电容C时输出波形为下图右侧中间波形。

加上滤波电容后其直流输出为下图右侧下方的输出波形。

整流工作原理：

上图左侧图为有4只二极管组成的桥式整流电路，其R为负载电阻，C1为滤波电容。上右侧图为左侧图的输入与输出电压波形图：右图上为A B二点输入电压波形图，即交流正弦波形，右图中为C D二点在未加电容C1时的直流电压输出波形图，右图下为C D二点在加有电容C1后的直流电压输出波形图。

先讲一下C D二点未加电容C1时的电路整流及电阻R的电压波形：

二极管的特点为：如其正极电位高于负极，则二极管就导通，如其正极电位低于负极，则二极管就截止，下面对单相桥式整流器电路进行分析：
