如何绘制电气控制原理图？电气控制线路原理图的主要分类

有关绘制电气控制原理图的方法，电气控制线路原理图包括电源电路、主电路、控制电路、信号电路等，控制电路是指控制主电路工作状态的电路。

电气控制线路原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。原路图可水平布置，也可垂直布置。

水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。

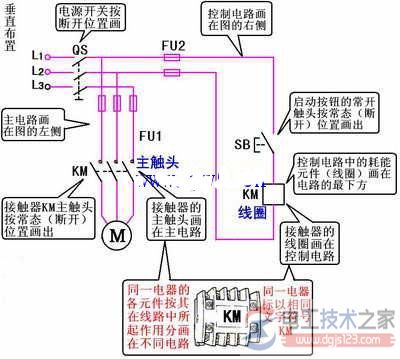

垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。

电源电路画成水平线，三相交流电源相序。

1、主电路：指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。

2、控制电路：指控制主电路工作状态的电路。
