一文看懂声控LED旋律灯的工作原理

声控LED旋律灯工作原理

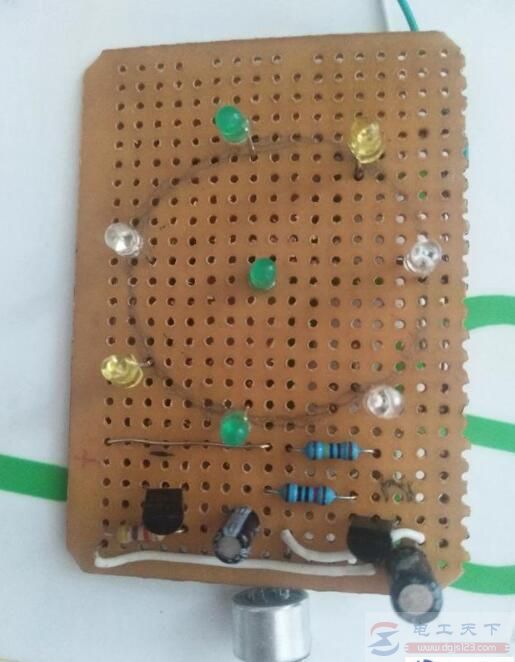

声控LED旋律灯由二级放大电路进行驱动控制，一般可以接5个∽6个高亮度彩色LED灯。

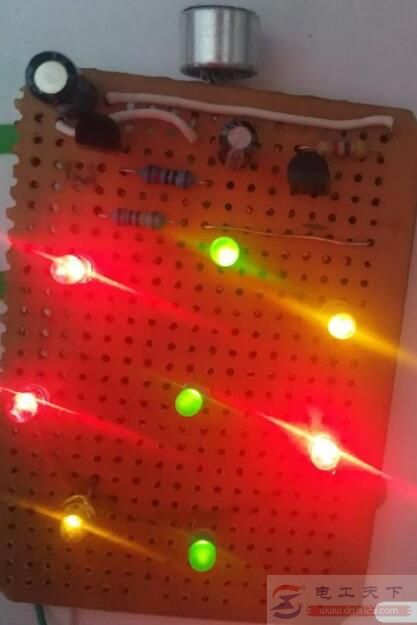

该电路的工作过程：当有音乐响起或者其它声音响起时，发光LED灯随着音乐或其它声音的节奏闪烁起来，这种电路通过声音达到控制灯光的目的，实现音乐与灯光的完美结合。

声控LED旋律灯电路的工作原理：这种声控LED旋律灯电路由电源电路、拾音器放大电路、LED发光指示电路等组成，电源由输入接口输入，可接入3V∽4.5∨的电源电压。电路中C1电解电容是电源的滤波电容。MK拾音器将声音信号转化为电压信号，经过耦合电容C2送到Q1基极进行放大。放大后的信号送到三极管Q2的基极，最后由Q2推动LED发光，声音越大，LED亮度就越高。

声控LED旋律灯焊接时的注意事项：
