交流接触器控制双速电动机电气原理图与接线方法

有关交流接触器控制双速电动机电气原理图，以及相关的接线方法，双速电动机控制电路的电路分析，交流接触器控制的双速电动机电气原理图的接线方法与步骤。

双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。【交流接触器控制双速电动机电气原理图与接线图】

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极/4极、4级/8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2/1＝2

一、控制电路

图1，双速电动机控制电路

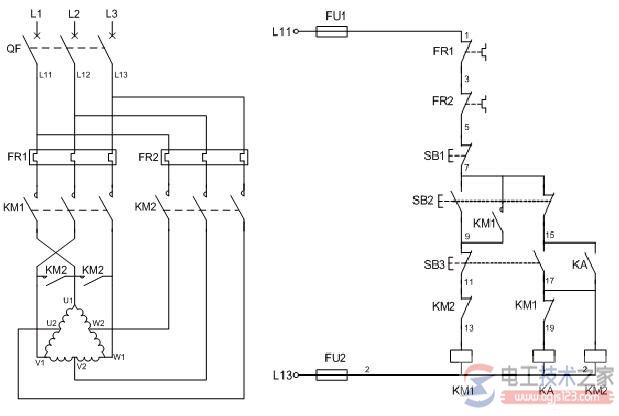

交流接触器控制的双速电动机电气原理图

1、合上空气开关QF引入三相电源
