一例ne555频闪电路图与元器件使用说明

分享一例电路图，ne555频闪电路图及元器件说明，NE555时基电路与外围元件R2、R3、C1等组成一个超低频自激多谐振荡器，输出的振荡频率fo主要由R2、R3及C1决定，计算公式：fo＝1.44/（R2＋2R3）C1。

以下是电路图：

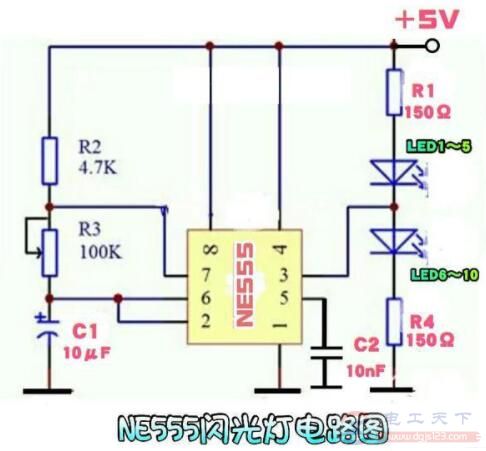

图1：NE555闪光灯电路图

本电路可通过调整R3的阻值来改变振荡频率，R3阻值越大，振荡频率fo就越低，作为闪光灯一般可以将振荡频率调到5Hz以下。

图中蓝色LED1～LED5和LED6～LED10是交替闪烁的。当NE555的输出端③脚输出为低电平时，LED1～LED5点亮；当NE555的③脚输出为高电平时，LED6～LED10点亮。
