555定时器实现的风扇周波调速电路

风扇周波调速电路

一个电风扇模拟阵风周波调速电路，可以为老式风扇增加一个实用功能。

工作原理：

实现的风扇周波调速电路" width="472" height="397" />

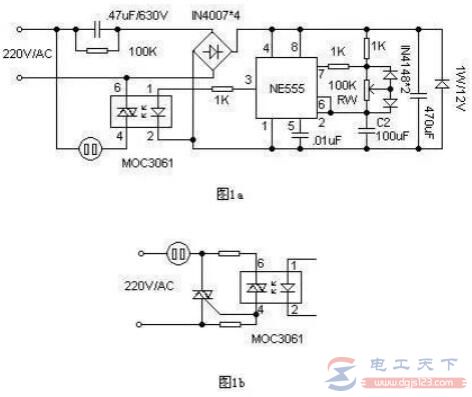

电路见图1a。电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。在NE555的3脚输出低电平期间，双向开关关断，风扇停转。

MOC3061本身有一定驱动能力，可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。RW为占空比调节电位器，亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节，改变C2的取值或RW的取值可改变控制周期。

图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。

在实际制作时，可参考图示参数选择器件。电源采用电容压降方式，请自制时注意安全，人体禁止直接触摸电路板。
