单节18650锂电池保护板的电路原理图

有关18650锂电池保护板的知识，单节18650锂电池保护板多采用专用的锂电池保护IC及贴片MOSFET设计，保护板的主要功能是过充、过放及电池短路保护，这里分享下单节18650锂电池保护板的电路原理图及工作原理，供大家学习参考。

单节18650锂电池保护板的电路原理图

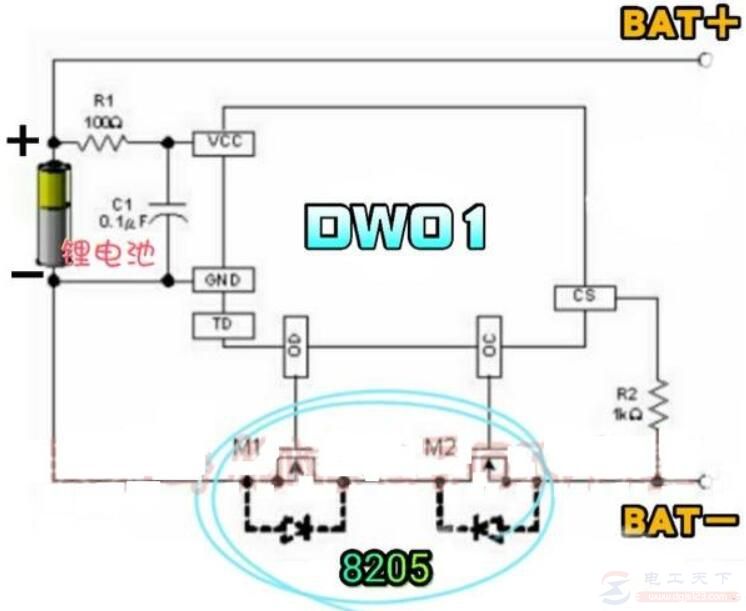

图1：锂电池保护板电路原理图

图中DW01是一款单节锂电池专用的保护IC，采用该IC配合贴片MOSFET可以实现单节锂电池的过充电、过放电及电池短路保护功能。

M1、M2是两个低阈值电压的N-MOSFET，这里作为电子开关使用。

一般锂电池保护板上大都采用8205双MOSFET（其内部有两个相同的N-MOSFET）。

正常工作时，DW01的OD、OC端皆为高电平，M1、M2导通，此时锂电池的负极与保护板的BAT－端是直通的，保护板有电压输出。

当锂电池出现过放电时，DW01的OD端输出为0V，M1截止，此时锂电池负极与保护板的BAT－端断开，保护板无电压输出。

当锂电池出现过充电时，M2截止，这样将停止对锂电池的充电。

当锂电池出现短路时，8205内部的MOSFET也会截止，从而关闭输出，使保护板无电压输出。

上图为一个18650锂电池的保护板，从图中可见保护板由DW01、8205及少量贴片阻容元件构成。其与18650锂电池的连接方法如图所示，保护板一般都装在锂电池的负极处。

单节18650锂电池过放保护电路及元件名称：串联使用锂电池保护板时，需要使用多串IC，单串级联需要考虑MOS耐压问题，控制信号级联问题，不平衡问题等，电路会更复杂，并且独立元件的增加会导致可靠性下降。因此，不建议使用单串保护芯片做多串锂电池保护板。

18650锂电池的保护板问题：怎么知道18650锂电池有没有保护板，电池长度是65mm。

判断方法：

方法1、18650锂电池的长度是65mm，超过1mm以上，一般会在负极处装配了圆形保护板；

方法2、使用10A或20A的电流表瞬间测试18650锂电池的短路电流，若电流表瞬间有读数很快就变为零，则说明18650锂电池有保护板；若电流表有很大的读数或显示超载，则说明电池无保护板或保护板无效。

以上就是单节18650锂电池保护板的电路工作原理图，以及判断18650锂电池有无保护板的方法，希望对大家有所帮助。
