一例220V交流电风扇的调速电路图

220V交流电风扇调速电路图

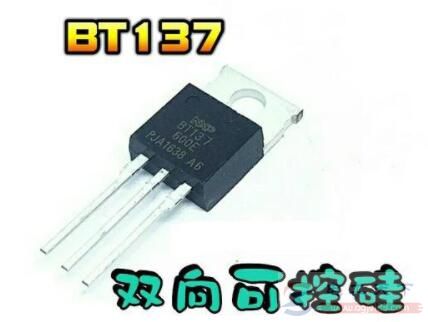

对220V的交流电风扇调速，在要求不高的情况下，可以使用双向可控硅外加几个阻容元件，以此来构成一个简易可控硅调速电路。

以下是具体电路图：

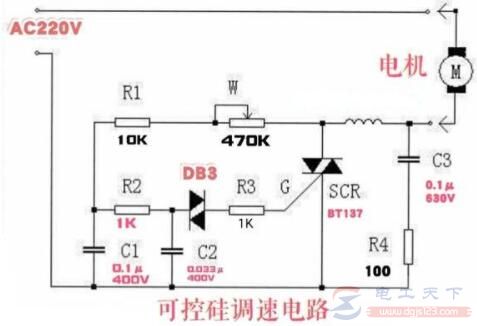

图1：简单的可控硅调速电路

上图是一个双向可控硅构成的简易电风扇调速电路。接通交流220V电源后，电容C1被充电，当C1两端电压达到双向触发二极管DB3的阻断电压时，DB3导通，使双向可控硅触发导通，电机得电工作。调整电位器W的阻值，可改变双向可控硅触发角的大小，改变电机两端工作电压的大小，即可调整电风扇的转速。

图中C3、R4为吸收回路，用于吸收调速时产生的干扰脉冲，在要求不高时，可省略不用。
