【图】整流电路有哪些类型

有关整流电路的类型，大多数整流电路由变压器、整流主电路和滤波器等组成，整流电路通常由主电路、滤波器和变压器组成，按组成器件，电路结构，按电网交流输入相数等不同进行分类。

整流电路（rectifying circuit）把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。

20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。

变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。

一、按组成器件

可分为不可控电路、半控电路、全控电路三种。

整流二极管：

1）不可控整流电路完全由不可控二极管组成，电路结构一定之后其直流整流电压和交流电源电压值的比是固定不变的。

2）半控整流电路由可控元件和二极管混合组成，在这种电路中，负载电源极性不能改变，但平均值可以调节。

3）在全控整流电路中，所有的整流元件都是可控的（SCR、GTR、GTO等），其输出直流电压的平均值及极性可以通过控制元件的导通状况而得到调节，在这种电路中，功率既可以由电源向负载传送，也可以由负载反馈给电源，即所谓的有源逆变。

图1

二、按电路结构

可分为零式电路和桥式电路。

1）零式电路指带零点或中性点的电路，又称半波电路。它的特点所有整流元件的阴极（或阳极）都接到一个公共接点，向直流负载供电，负载的另一根线接到交流电源的零点。

2）桥式电路实际上是由两个半波电路串联而成，故又称全波电路。

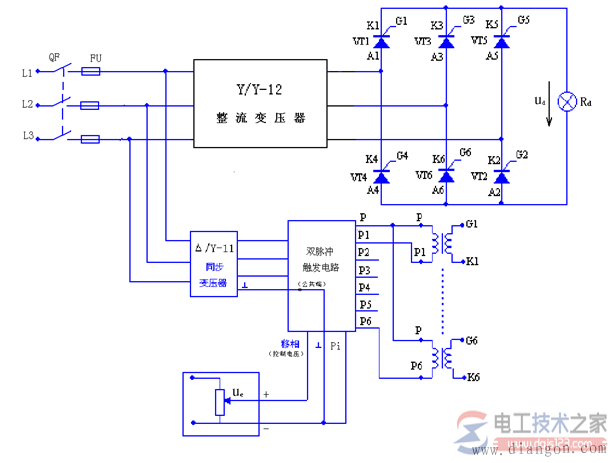

三相桥式全控电路
