一文看懂日光灯电子镇流器的电路原理

日光灯电子镇流器的电路工作原理

日光灯用的电子镇流器是将交流220V电压经过电子振荡电路转换成数十KHz的高频交流电压，从而点亮日光灯管，下面来看一个日光灯电子镇流器的电路工作原理。

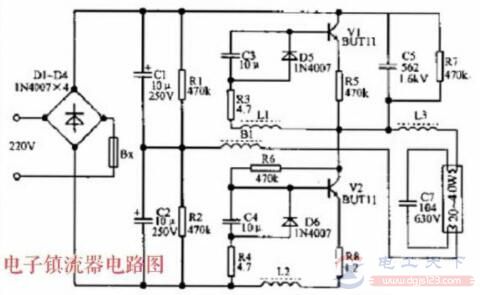

图1：电子镇流器电路原理图

上图为一个日光灯电子镇流器的电路原理图。在工作时，220V交流电压经二极管D1～D4组成的桥式整流电路整流及电容C1、C2滤波后，产生一个直流高压给三极管组成的高频振荡电路供电。

三极管V1和V2是两个大功率的NPN型开关管，构成一个高频振荡器，R6和R7为起振电阻。B1为扼流圈，电容C3、C4、C7及二极管D5、D6组成一个软启动电路，可以避免开机瞬间高压对灯丝的冲击。

电子镇流器在工作时产生一个数十KHz的高频交流电压来点亮日光灯管，故电子镇流器有一定的电磁辐射。如果将一个中波收音机靠近台灯的电子镇流器，收音机中便会发出较大的杂音。

但是，由于台灯用的电子镇流器功率不大，而且这种电磁波辐射的频率不高，所以对人体一般没什么影响。

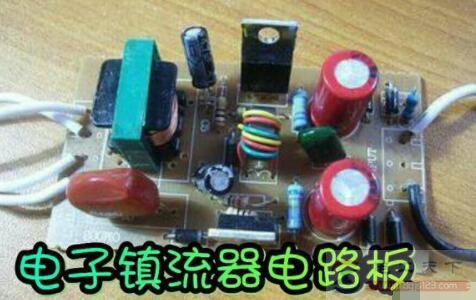

图2：日光灯电子镇流器的电路工作原理

上图中三极管V1、V2的型号为BUT11，为欧洲生产的大功率高反压开关管，目前电子镇流器中常用的开关管为13000系列的高反压三极管，很少使用BUT11、BU807这类开关管。

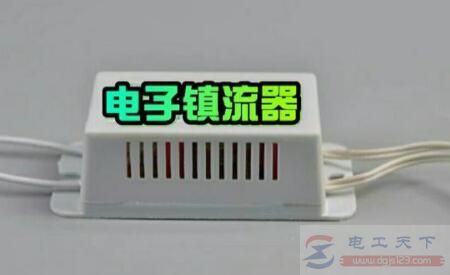

图3：电子镇流器的外形
