几款555延时电路实现延时定时功能的接线图

分享几款555延时电路实现延时定时功能的接线图，包括555声光控制延时节能电灯电路图、555可调延时照明自熄灯电路图、555组成的自动曝光定时电路、555组成的无触点暗房定时器等电路图。

555延时电路实现延时定时功能

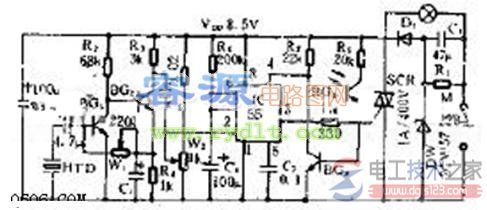

一、555声光控制延时节能电灯电路图

如图，延时节电灯电路包括声控、光控传感元件、放大器和由555构成的单稳定时电路及降压整流电路。

IC（555）和R5、Cg等组成单稳定时电路，定时时间Td=1.1RC，图示参数的延时时间约2分钟，即SCR导通，灯泡点亮约2分钟。

声控元件采用压电陶瓷片HTD，将声响转为电信号，经BG1、BG2直接耦合放大器放大后，加至IC的触发端2脚，使IC置位，输出高电平，SCR导通，灯亮。

光敏三极管选用3DU5型，无光照时BG3、BG4截止，IC的4脚为高电平，IC处于待触发状态。天亮时，BG4呈低阻态，BG3导通，使IC的4脚电位为低电平，IC被强制复位，3脚为低电平，使双向可控硅截止。白天，有声音输入也无法使灯点亮，达到节电的目的。

二、555可调延时照明自熄灯电路图

该电路包括降压整流电路、开机定时电路和可控硅控制电路，用于楼梯、走廊等公共场合的照明灯。

降压整流电流的Vdd= 9V，供给控制器直流电压。

IC（555）和R1～R4、C1组成开机延时电路，单稳时间取决于定时开关K的位置。延迟时间td=1.1RC1.延迟时间到，555复位，SCR截止，灯泡H无电自熄。延迟时间可取1分钟或10分钟不等，取决于时间常数RC1。

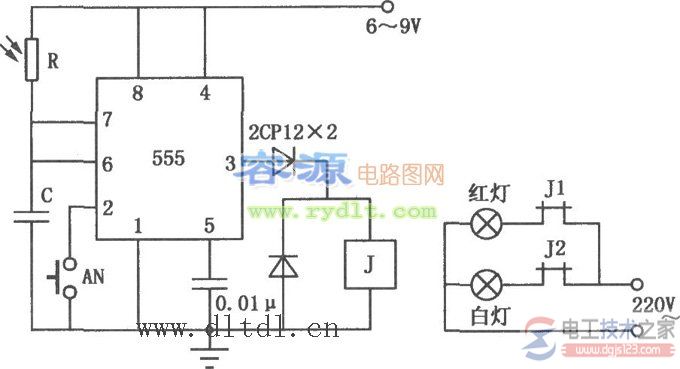

三、555组成的自动曝光定时电路

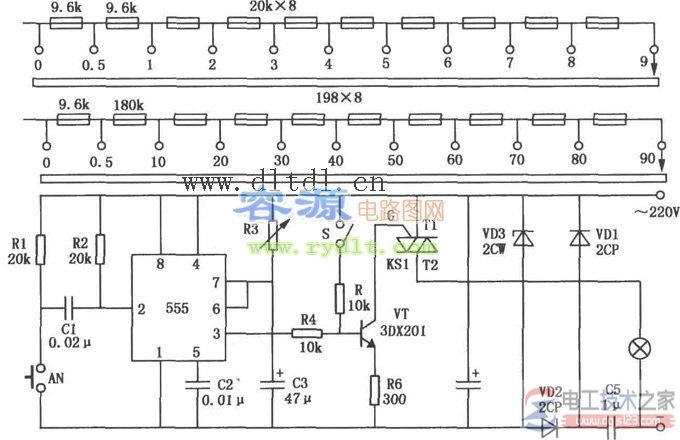

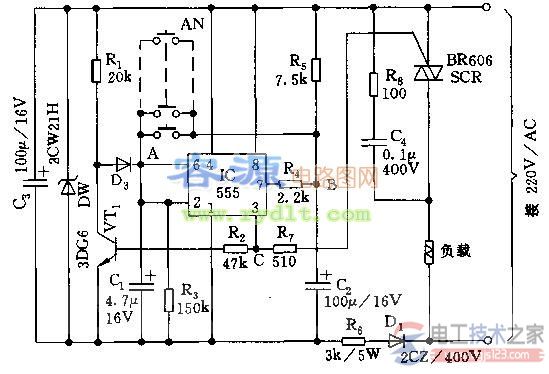

四、555组成的无触点暗房定时器

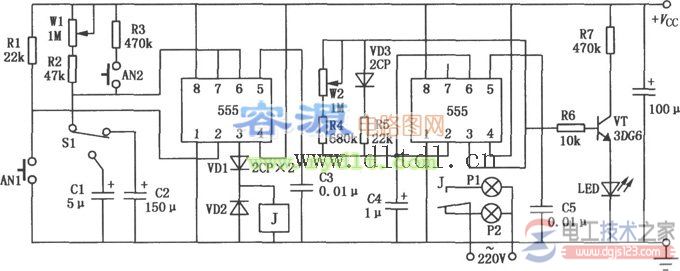

五、555组成的暗室时间控制器

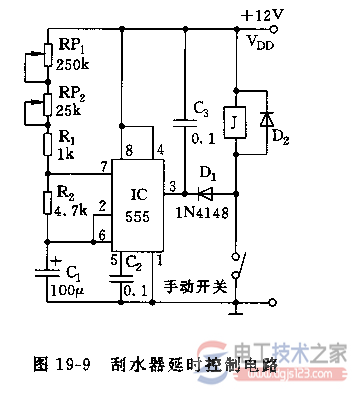

六、555刮水器延时控制电路

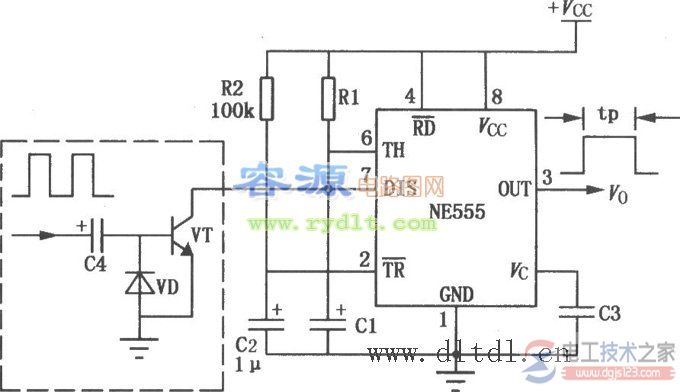

七、555组成带“看门狗”的延时电路

本电路原本是一个通电延时型的控制电路，延时时间由定时元件Rl、C1决定。但在带了“看门狗”电路后，可以利用它作为某些应用系统的监视电路。

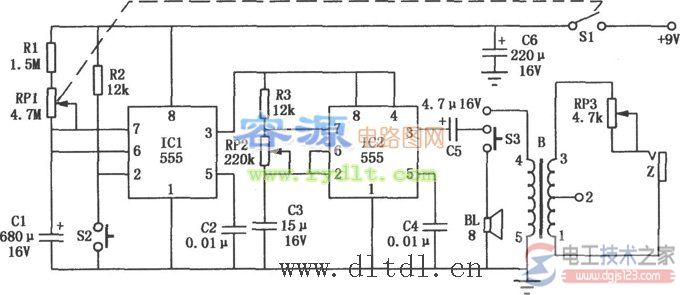

八、555组成的袖珍电子定时催眠按摩器

如图所示是用两块555定时器组成的袖珍电子定时催眠按摩器电路，可满足人们休闲保健需要。电路由三部分组成：定时器电路、催眠器电路、按摩器电路。
