一例18650锂电池供电的低压led恒流驱动电路图

18650锂电池低压led恒流驱动电路图

QX7135是一款低压大电流的LED恒流驱动IC，其工作电压范围为2.7～5.5V，输出电流为350mA的恒定电流。

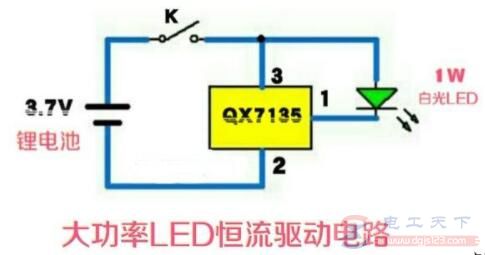

图1：低压大电流的LED恒流驱动IC

上图中K为电源开关，QX7135内部设有过热保护、LED短路保护及软启动保护电路，工作稳定可靠。

该恒流驱动IC使用时不用外接其它元件，可以直接驱动1W的LED灯珠，灯珠的工作电流为恒定电流，不会随电池电压变化而变化。
