行列式键盘控制电路原理图的设计思路

有关行列式键盘控制电路原理图，键盘系统工作包括及时发现有键闭合，求闭合键的键码，行列式键盘控制电路的设计原理，以及单元电路的设计思路。

设计一个基于单片机的4×4行列式键盘，能够实现的功能：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能，并用数码管显示出来。

本系统实用性强、操作简单。

1、概述

键盘是一组按压式开关的集合，是微机系统不可缺少的输入设备，用于输入数据和命令。键盘的每一个按键都被赋予一个代码，称为键码。

键盘系统的主要工作包括及时发现有键闭合，求闭合键的键码。

根据这一过程的不同，键盘可以分为两种，即编码键盘和非编码键盘。

编码键盘是通过一个编码电路来识别闭合键的键码，非编码键盘是通过软件来识别键码。

由于非编码键盘的硬件电路简单，用户可以方便地增减键的数量，因此在单片机应用系统中，非编码键盘得到广泛的应用，有较好的应用价值。

2.设计原理

首先，了解本次设计的基本要求和目的，再通过查找资料了解80C51单片机的工作原理、结构图，数码显示管的结构和工作原理。根据设计要求可以将单片机P3口接4×4键盘，P0口接数码显示管，根据扫描原理进行行扫描，用CJNE指令判断P3口的状态。采用软件延时去抖动，用MOVC A,@A DPTR取键值。

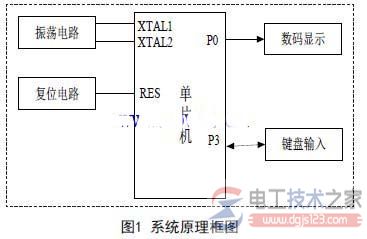

建立键值对应的显示码，通过查表指令实现键值的显示。由此画出设计流程图和利用汇编语言进行编程。最后利用Proteus画出电路图进行仿真。其系统原理框图如图1所示。

3.单元电路设计

3.1 显示电路
