一例60v转5v稳压电路图及工作原理解析

如果要把60V的直流电压改成5V输出，可以选用DC-DC降压电路来实现，这里分享一款采用高压DC-DC降压IC设计的60V转5V稳压电路，最高输入电压可以达到80V，一起来看下。

电路如下图：

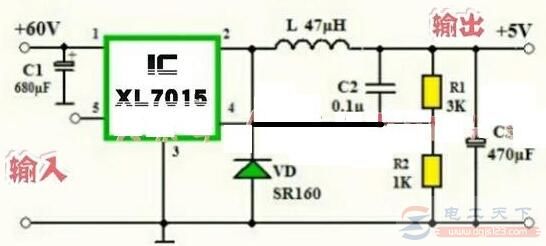

图1：60V转5V稳压电路

XL7015是一款高压型的DC-DC降压稳压器件，其最高输入电压为80V，输出电压与LM2576一样，可通过外接电阻来调整（输出电压最低可调至1.25V），最大输出电流为0.8A，可以满足一般的应用。

本电路的输出电压由电阻R1、R2决定，当R1取值3KΩ，R2取值为1KΩ时，输出电压即为5V。XL7015的⑤脚为控制端，正常工作时，该端可以悬空，若接高电平，则IC停止工作。
