简单监听器电路图：盲人驻波监听器与小型监听电路图

分享三个监听电路图，来了解下监听器的工作原理，这三个监听电路图分别是盲人驻波监听器、小型监听电路图、电话监听器电路图，一起来学习下。

三个监听器电路图

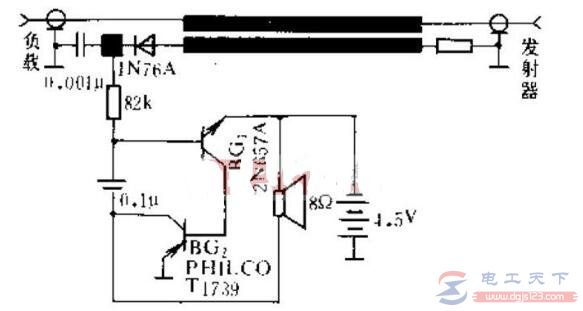

1、盲人驻波监听器

如图：

驻波比监听器电路是专为盲人业余无线电爱好者设计，帮助盲人根据声音来检查传输线的驻波比，并尽力把源阻抗与负载阻抗调整到完全匹配。

图中黑粗线是两条6*70mm的薄金属条彼此相距1.5mm，这两条金属条的感抗使得传输线的高频能量，可以传输给图下方的简单监听器。

被整流后的高频能量改变了晶体管的BG1基极上的偏压，使得所产生的声音频率随电压的增加而增加。

按照图中所给出的原件数值，在高频信号时，声音频率约为500H。

根据音调的不断升高，可以把发射机输出调到最大，而更加音调的逐步下降，可以把天下调谐器调到驻波比最小。

如果音调升高时感到刺耳，可以加大82KΩ的电阻阻值便可降低音调。

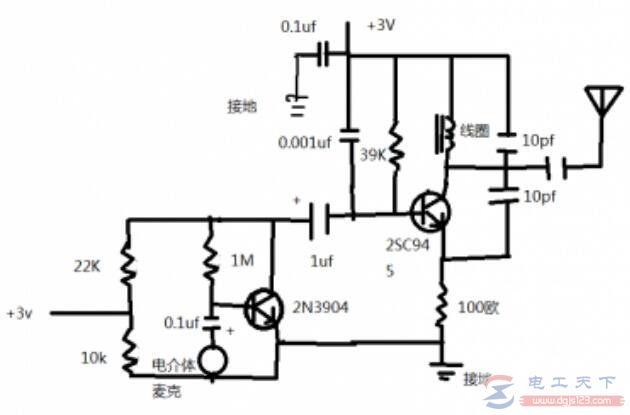

2、小型监听电路图

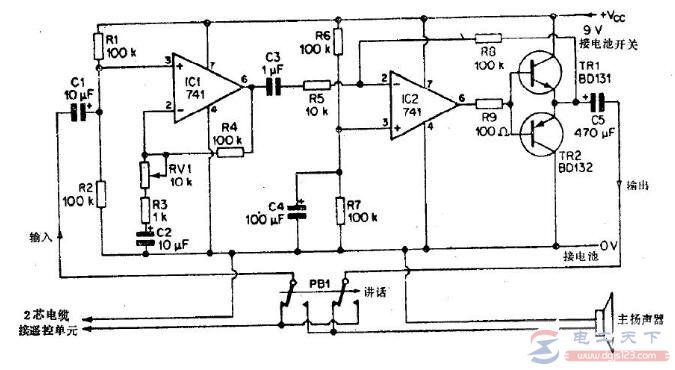

3、电话监听器电路图

以上介绍了三个简单的监听器的电路图，希望对大家有所帮助。
