带延时功能的单稳电路(集基耦合单稳电路与集成化单稳电路)

什么是带延时功能的单稳电路，这种电路的构成与功能是怎么样的？介绍二个单稳电路，它们分别是集基耦合单稳电路与集成化单稳电路，带延时功能的单稳电路，介绍下这二个单稳电路的功能与特点。

带延时功能的单稳电路

无稳电路有二个暂稳态而没有稳态，双稳电路则有二个稳态而没有暂稳态。脉冲电路中常用的第 3 种电路叫单稳电路，它有一个稳态和一个暂稳态。如果也用门来作比喻，单稳电路可以看成是一扇弹簧门，平时它总是关着的，“关”是它的稳态。

当有人推它或拉 它时门就打开，但由于弹力作用，门很快又自动关上，恢复到原来的状态。所以“开”是它的暂稳态。单稳电路常被用作定时、延时控制以及整形等。

1、集基耦合单稳电路

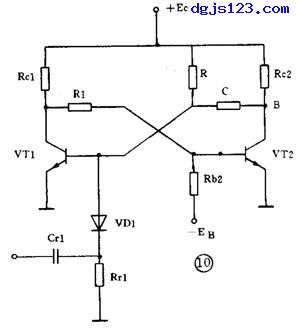

图 10 是一个典型的集基耦合单稳电路。它也是由两级反相器交叉耦合而成的正反馈电路。它的一半和多谐振荡器相似，另一半和双稳电路相似，再加它也有一个微分触发 电路，所以可以想象出它是半个无稳电路和半个双稳电路凑合成的，它应该有一个稳态和一个暂稳态。

平时它总是一管（ VT1 ）饱和，另一管（ VT2 ）截止，这就是它的稳态。当输入一个触发脉冲后，电路便翻转到另一种状态，但这种状态只能维持不长的时间，很快它又恢复到原来的状态。电路暂稳态的时间是 由延时元件 R 和 C 的数值决定的： t t =0.7RC 。

2、集成化单稳电路

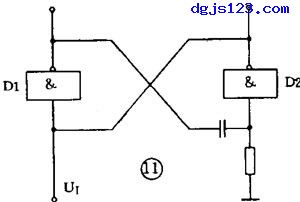

用集成门电路也可组成单稳电路。图 11 是微分型单稳电路，它用 2 个与非门交叉连接，门 1 输出到门 2 是用微分电路耦合，门 2 输出到门 1 是直接耦合，触发脉冲加到门 1 的另一个输入端 U I 。它的暂稳态时间即定时时间为： t t = （ 0.7 ～ 1.3 ） RC 。
