一款555时基电路制作的逆变器电路图

555时基电路制作的逆变器电路图

一款采用555时基电路制作的逆变器电路，其工作电压范围为5～12V。

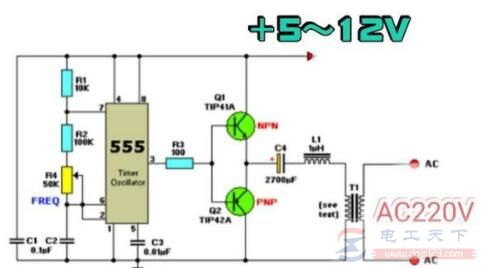

图1：555电路构成的小功率逆变器

上图电路是一个简单的小功率逆变器，555时基电路及其外围元件R1、R2及C2等组成一个自激多谐振荡器，振荡频率可通过电位器R4来调整。555的③脚输出的矩形波脉冲信号通过电阻R3驱动两个三极管Q1和Q2轮流导通，有脉冲电流流过升压变压器的初级线圈，经升压后，在变压器的次级输出的即为高压交流电。
