一例红外接收电路的原理图

红外接收电路多种多样，可以根据实际需要进行设计。

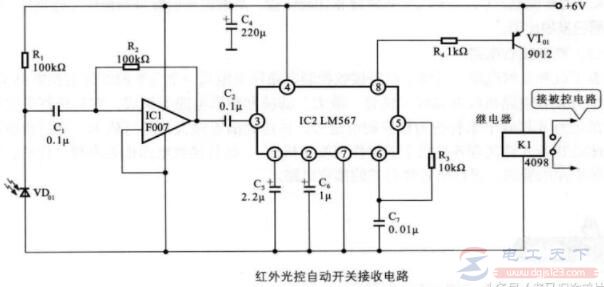

红外光接收电路，如下图：

电路组成及工作原理：

红外接收电路由红外接收二极管、放大、滤波、整形电路组成，接收到红外光信号后，将其转换为电信号，送到前置放大器放大，最后由驱动电路来驱动执行元件实现各种操作指令。

红外接收二极管VD01接收到红外光信号，转变为电脉冲信号，经IC1集成运算放大器放大，输入到锁相环电路IC2，R3和C7组成固定频率的振荡器，频率与发射电路频率相同。

IC2的8脚输出低电平，三极管VT01导通，继电器K1吸合，其触点作为开关去控制被控负载。平时没有红外信号时IC2的8脚，输出高电平，VT01截止，继电器不工作。
