一例DC-DC降压IC制作的18V转3V稳压电路图
时间：2022-12-12作者：佚名
|
DC-DC降压IC制作的18V转3V稳压电路图 一款采用DC-DC降压IC制作的18V转3V稳压电路，其输出电流可达3A，并且发热量也小于LM317。

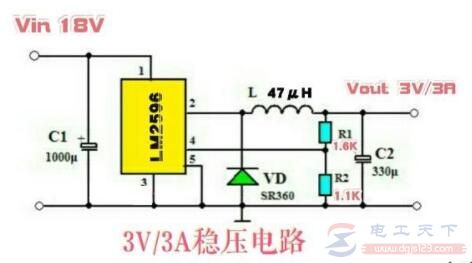

图1：3V/3A稳压电路原理图 以上是电路图，LM2596是一款常用的大电流DC-DC降压稳压IC，最高输入电压为40V，输出电压可在1.2～37V之间调整，最大输出电流为3A。 |
