电动伸缩门继电控制电路图的分类与原理图
时间：2022-12-12作者：佚名
|

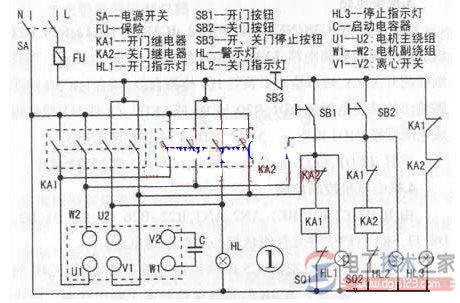

电动伸缩门继电控制电路图 一、单相电机伸缩门控制电路 单相电机拖动的伸缩门控制电路如图。
1、开门控制过程合上电源开关SA，指示灯HL3亮；按SBl，KAl吸合并自保持，电机正向转动，进行开门动作，此时HL、HLl亮，HL3灭。
当到达预定位置时，开关SQl被压，KAl线圈断电，电机停止转动，开门动作完成，此时HL、HLl灭，HL3亮。
2、关门控制过程按SB2、KA2吸合并保持，电机反向转动，进行关门动作。电动伸缩门继电控制电路图
此时HL、HL2亮，HL3灭。当到达预定位置时，开关SQ2被压，KA2线圈断电，电机停止转动，关门动作完成，此时HL、HL2灭，HL3亮。
在开、关门过程中如要随时停止，按SB3即可。

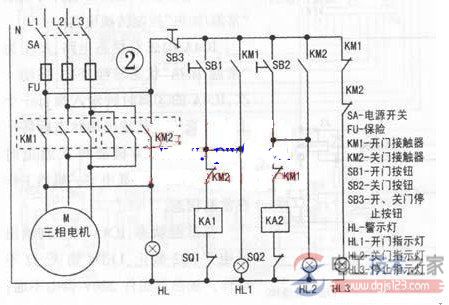

二、三相电机伸缩门控制电路
三相电机拖动的伸缩门控制电路如图。
1、开门控制过程合上电源开关SA，指示灯HL3亮；按SBl，KMl吸合并自保持，电机正向转动，进行开门动作。
此时HL、HLl亮，HL3灭。当到达预定位置时，开关SQl被压，KMl线圈断电，电机停止转动，开门动作完成，此时HL、HLl灭，HL3亮。
2、关门控制过程按SB2，KM2吸合并保持，电机反向转动，进行关门动作。此时HL、HL2亮，HL3灭。电工天下
当到达预定位置时，开关SQ2被压，KM2线圈断电，电机停止转动，关门动作完成。此时HL、HL2灭，HL3亮。在开、关门过程中如要随时停止，按SB3即可。

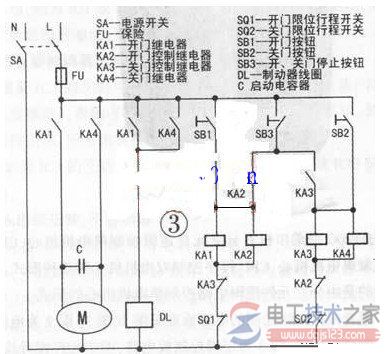

三、单相电机转闸门控制电路
单相电机拖动的转闸门控制电路如图。
1、开门控制过程合上电源开关SA，按sBl、KAl、KA2吸合并通过KA2触头自保持，电机正向转动，进行开门动作。
当到达预定位置时，开关SQl被压，KAl、KA2线圈断电，电机停止转动，开门动作完成。
2、关门控制过程按SB2、KA3、KA4吸合并通过KA3触头自保持，电机反向转动，进行关门动作。
当到达预定位置时，开关SQ2被压，KA3、KA4线圈断电，电机停止转动，关门动作完成。电动伸缩门继电控制电路图
在开、关门过程中要随时停止，按SB3即可。因转闸门有制动功能．在机构中设有制动器，开、关门时，制动器线圈DL都得电，以解除制动。

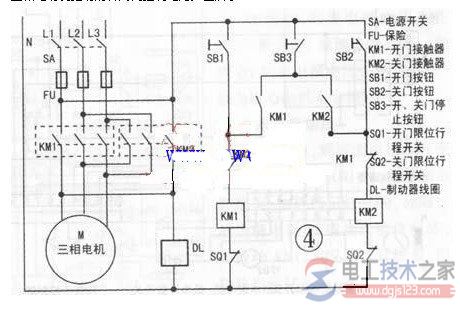

四、三相电机转闸门控制电路 三相电动机拖动的转闸门控制电路如图。
1、开门控制过程合上电源开关SA，按SBl、KMl吸合并自保持，电机正向转动，进行开门动作。
当到达预定位置时，开关SQl被压，KMl线圈失电，电机停止转动，开门动作完成。
2、关门控制过程按SB2，KM2吸合并自保持，电机反向转动，进行关门动作，当到达预定位置时，开关SQ2被压，KM2线圈失电，电机停止转动，关门动作完成。
在开、关门过程当中要随时停止，按SB3即可。
开、关门过程中，制动器DL都得电。 |
