互锁正反转电路的两种方式，接触器与按钮互锁正反转

有关正反转电路的知识，互锁正反转电路的两种实现方式，一种是接触器互锁正反转，一种是按钮互锁正反转，学习下这两种电路的工作原理，下面一起来看下。

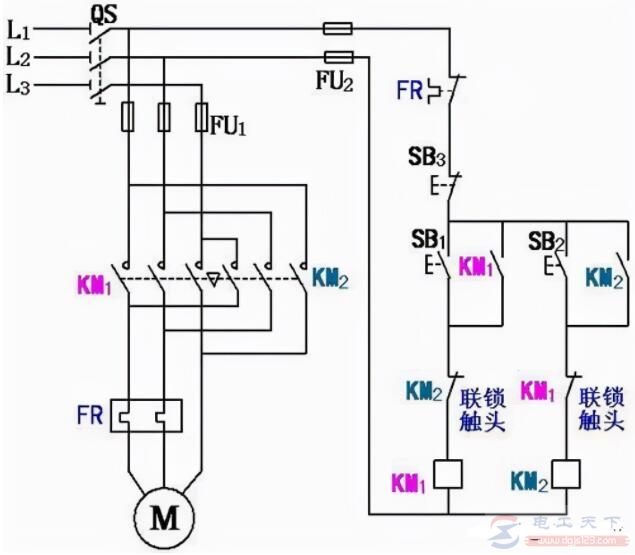

一、接触器互锁正反转

利用接触器达到互锁，则要接触器同时具备常开常闭触点，如果只有一对触点需加装外挂辅助触点。

接触器互锁原理：利用正转控制电路里接触器上边的常闭辅助触点串联在反转控制电路里，同时反转的接触器辅助常闭触点串联到正转控制电路里，以实现启动正转电路同时断开反转电路或启动反转控制电路同时断开正转控制电路的效果。

电路工作流程：
