液压电磁阀工作原理与电路图

有关液压电磁阀的电路原理图，液压电磁阀用于控制流体，属于执行器，液压电磁阀用于控制液压流动方向，来看看液压电磁阀工作原理，以及电路原理图。

液压电磁阀的原理电路图

液压电磁阀是用来控制流体的一种自动化基础元件，属于执行器。液压电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到液压电磁阀。

液压电磁阀工作原理是什么？

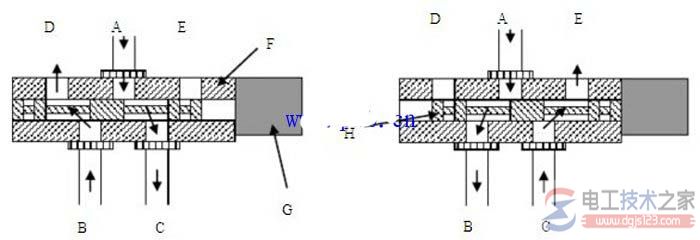

液压电磁阀的工作原理图：

液压电磁阀工作原理：

液压电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管。

然后，通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置，这样通过控制电磁铁的电流通断就控制了机械运动。
