一个声控开关电路的控制部分

有关声控开关的相关知识，这里介绍了一个声控开关电路的控制部分，介绍了该电路的组成部分，以及整个电路中声控开关的工作原理是怎么样的，有需要的朋友参考下。

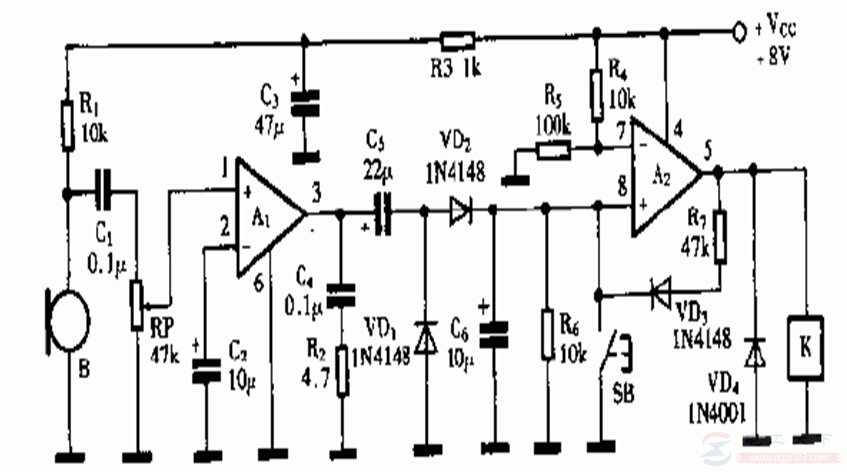

控制电路如下图：

其中B为话筒，K为继电器，控制负载开关（负载开关电路图中没有画出），SB为解除开关，试分析电路的工作原理。

话筒B的阻抗一般为K欧级（不同类型的话筒，话筒阻抗高比较好），当有声波振动时，话筒B会产生随声音变化的交变电场。

47K的可调电阻Rp用于声控灵敏度的调整，调节Rp相当于调节话筒B的输出阻抗，调节阻抗就会影响信号的强度变化。运放A1工作于比较器方式，A1的2端输入电平近似为0V，于是A1相当于一个阈值电压为0V的比较器。

当有声波振动时，比较器A1的1端输入电压变化，所以A1输出端会出现高低脉冲，脉冲的高电平为运放的供电电压8V，低电平为0V。

C4、R2、C5、VD1、VD2、C6构成一个倍压储能电路（具体百度搜索下使用多个极性电容和二极管构成一个倍压电路的教程），因为VD2的反向截止以及运放A2的输入端电阻很大，所以A1输出端的脉冲能量经VD2储存到C6电容上，只能通过R6慢慢释放，这也是为什么闭合开关SB可以起到解除功能，因为开关SB一合上就相当于给C6一个短路快速放电的通路。
