一例宽电压DC-DC降压电源模块电路图

宽电压DC-DC降压电源模块电路图

单片DC-DC降压电源模块，输入电压高可达到90～100V，但这类电源模块的输出电流一般不大，基本是在1A以内。如果想要输入电压范围宽，输出功率又较大的电源模块，可以选用LM2596HV高压电源模块，其输入电压最高可达60V，最大输出电流为3A。

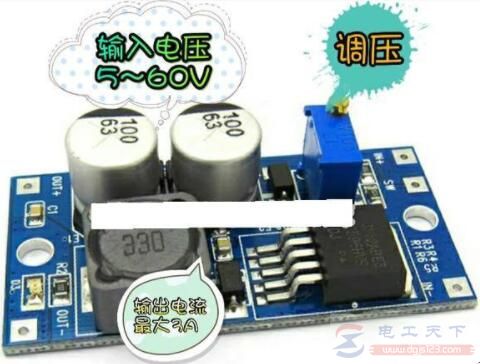

图1：宽电压的DC-DC降压电源模块

上图为降压电源模块，输入电压范围为5～60V，Iomax可达3A。电路板上的多圈电位器为调压电位器，调整其值，可以使输出电压在1.2～30V范围内变化。
