并联负反馈放大器的电路图说明

有关并联负反馈放大器电路图，电阻器R为电压负反馈元件，电阻器R的左端直接与输入端相连，右端又直接与输出端相连，将输入与输入回路起来。

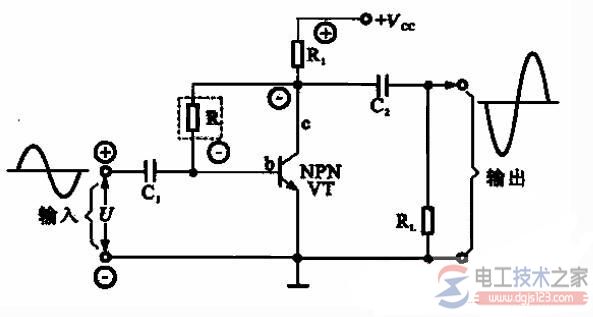

并联负反馈放大器的电路图

如下：

其中电阻器R为电压负反馈元件，电阻器R的左端直接与输入端相连，右端又直接与输出端相连，将输入与输入回路联系起来了。

首先，假设某瞬时输入信号为正极( )，由于共发射极晶体管放大器输出的电压极性与输入相反，所以输入为负极(-)。

通过反馈元件R，将负极性的反馈信号加到基极(b)，与信号源假设极性相反，使电压减小，所以反馈元件R为负反馈。

然后，将放大器的输出端对地交流短接，通过电容器C2晶体管集电极就会交流接地，此时就没有信号通过负反馈元件R反馈到晶体管基极上，电路就不存在负反馈信号了，所以这是电压负反馈电路。

附，电压串联负反馈的作用：

负反馈对共射基本放大电路的作用，牺牲放大倍数为代价，提高电路的输入阻抗，热稳定性和对前级信号源的影响。也减小了输出阻抗，对负载波动的输出变化减小了。

将一个系统的输出信号的一部分或全部以一定方式和路径送回到系统的输入端作为输入信号的一部分，这个作用过程叫——反馈。按反馈的信号极性分类，反馈可分为正反馈和负反馈。

电压并联负反馈放大电路图，如下：

电压并联负反馈放大电路图：
