安宝路微波炉工作原理图及电路功能说明

分享一个安宝路微波炉工作原理图，安宝路MB-23电脑型烧烤微波炉的电路组成，包括工作电路、直流电源电路、微处理器控制电路三个主要部分。

安宝路MB-23电脑型烧烤微波炉由工作电路、直流电源电路、微处理器控制电路组成。

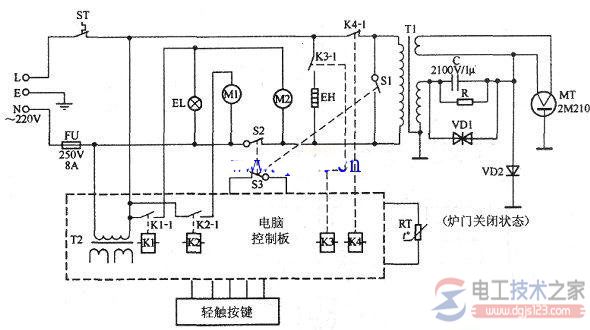

其工作电路原理如下图：

1、工作电路

工作电路由低压电路、高压电路、微波发生电路、烧烤电路等组成。

当打开炉门时，门联锁开关S2、S3断开，门监控开关Sl闭合，此时Sl起保护作用，220V市电未进入电路，整机不工作。

当炉门关闭时，S2、S3闭合，Sl断开，220V市电经熔断器FU、磁控管温控器ST、微波加热控制继电器触点K4-1加至高压变压器Tl的初级构成低压回路。

Tl的次级产生两组交流电压：一组电压为3.3V，为磁控管MT灯丝供电；另一组电压为2100V，经高压电容C、高压二极管VD2和磁控管MT组成半波倍压整流电路，产生约4000V的直流高压，加在磁控管MT的阳极。

磁控管振荡，产生频率为2450MHz的微波，通过能量输出器（又称波导管传输器）进入炉腔，加热食物。

2、直流电源电路

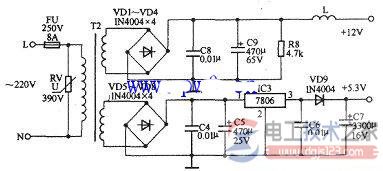

安宝路MB-23电脑型烧烤微波炉直流电源电路原理如下图。

直流电源电路由整流电路和保护电路组成。

(1)过流/过压保护电路。

在整机交流电源输入回路中，熔断器FU起过流保护作用，与低压变压器T2初级并联的压敏电阻RV在电路中起过压保护作用。

该压敏电阻击穿电压为交流390V。在正常电压下，RV处于截止状态，微波炉正常工作。

当市电电网电压异常升高或雷电窜入微波炉电路中时，一旦超过RV的极限电压，RV被击穿，将220V电源短路，并产生很大电流将保险熔断器FU熔断，强制关断整机电源，保护后级电路不受损坏。

(2)整流电路。

220V市电经低压变压器T2降压后，产生两组交流电压：一组电压经桥式整流器VD1～VD4整流，再经由电容C8、C9和电阻R8及电感线圈L组成的、高低频滤波电路滤波，输出 12V直流电压，向控制继电器K1～K4及蜂鸣器HA供电；

另一组电压经桥式整流器VD5—VD8整流、电容C4～C7滤波、三端稳压集成电路IC3(7806)稳压至 6V，再经VD9降压，产生 5.3V直流电压，作为微处理器IC1、反相驱动集成电路IC2、显示器及其他相关电路的工作电源。

3、微处理器控制电路

安宝路MB-23电脑型烧烤微波炉微处理器控制电路原理如下图。

由微处理器IC1及其外围元 器件组成的控制电路主要包括：自动复位电路，时钟振荡电路，门控电路，炉灯、转盘电机、风扇电机、烧烤加热、微波加热控制电路，蜂鸣器驱动控制电路，温度 检测保护电路，显示电路，触摸开关电路等组成。
