一例单线远程正反转控制线路

在离开电动机较远的场所控制电动机的起停和正反转运行，只需要架设一根导线，取可以完成电动机的启停和正反转的控制过程，从而可以节约大量导线和人工。

用户在甲地拨动多档开关S，把开关调到1档，乙地的电动机停止，当调到2档时，乙地的电动机因为交流电36伏通过VD1，在经过地线，大地使VD3导通，继电器KA1吸合，接触器km1动作开始正转运行，当调到位置3，此时二极管vd2，vd4导通，继电器KA2吸合，这时接触器km2得电吸合，电动机反转运行。

此控制线路比较简单，能够在需要远距离控制电动机时节约大量导线，根据线路长短，降压多少，可以选用继电器线圈为12伏或24伏。

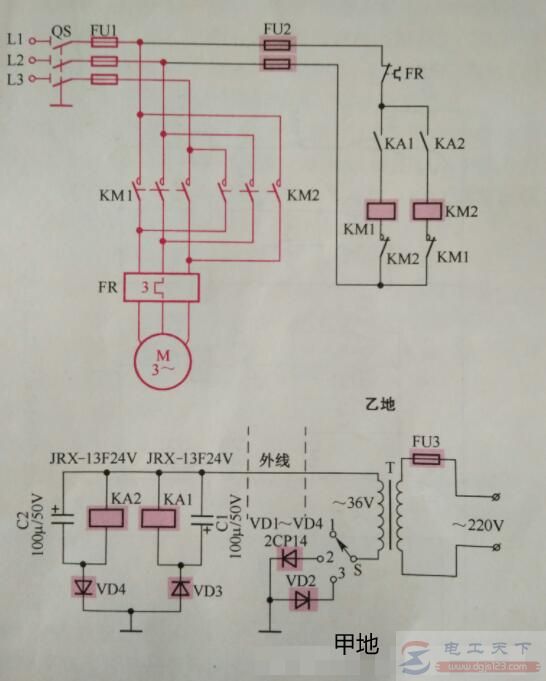

以下是该控制线路的电路图纸：
