一例电位器调速的电路图

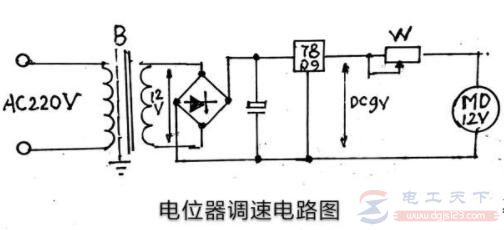

电位器调速电路图

比如9V直流电源输出接12V的马达，额定电压不能达到标准，12V马达提速有问题。而且，这个马达运转起来没有力量来作功，以下是电路图：

电位器W是串联在12v直流小马达之中，与9V直流电源相接，构成了一个完整的闭合回路。

电位器w把中间滑动的接片与电位器的另一端用导线与焊锡接在一起，就形成了一只从OΩ至电位器额定阻值的可平滑连续调节的可变电阻。

根据部分电路欧姆定律l=U/R，在闭合回路中，改变电位器的电阻的大小，可以改变串联回路的电流大小。很老式的同步发电机中的励磁线圈中与直流励磁发电机，就是采用一只功率较大的滑动可调电位器，来调整发电机的励磁电流的。

电位器就是电阻的一种特殊型式的表现，在电路中它是阻碍电流的通过的大小，对于不同负载功率的电气，要做到长期可靠运行，在满足负载要求时，它需要为自身安全负责。P=I×U，可变电位器都有一个重要参数，额定功率。功率越大，表示流过电位器的安全电流系数越高，不至于发热烧坏。

一般合成膜电位器的功率从0.25W~2W，电阻阻值从O.01Ω~5MΩ，怎么选用串联在12Ⅴ马达中的电位器阻值。串联电路中电流相等，使用一个MΩ的阻值的电位器串联在马达中，此时阻值太大，电压一定条件下，马达因电流太小而不能转动。

因此，在选择串联电阻阻值时，应根据负载电流要求来选择电位器的阻值。
