能耗制动电气原理图及多种制动方式
时间:2022-12-12作者:佚名
|

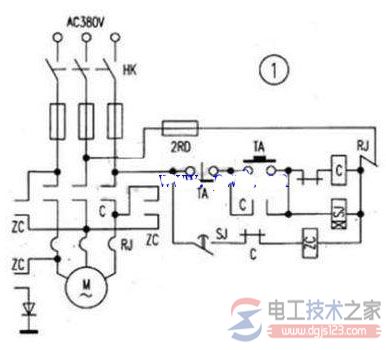

有关能耗制动电气原理图,几种简单实用的电动机能耗制动的电路,包括单管整流能耗制动,单相桥式整流能耗制动,直流能耗制动,三相半波整流能耗制动等。 由电动机带动的设备要加快停车,一般都用机械摩擦法制动,在制动过程中操作不当,会产生爆振现象。 供参考能耗制动原理是,在定子绕组断电后,立即使其两相定子绕组接上一个直流电源于是在定子绕组中产生一个静止磁场; 转子在这个磁场中旋转产生感应电动势,转子电流与固定磁场所产生的转矩阻碍转子继续转动,因而产生制动作用,使电动机迅速停转. 一、单管整流能耗制动 见图1,当停车时,按下停止按钮TA,C、SJ失电释放,这时SJ延时断开的触点仍然闭合,使制动接触器ZC获电动作,电源经制动接触器接到电动机的两相绕组,另一相经整流管回到零线。达到整定时间后,SJ常开触点断开,ZC失电释放,制动过程结束。这个电路简单,成本低,常用于10kW以下电动机且对制动要求不高的场合。

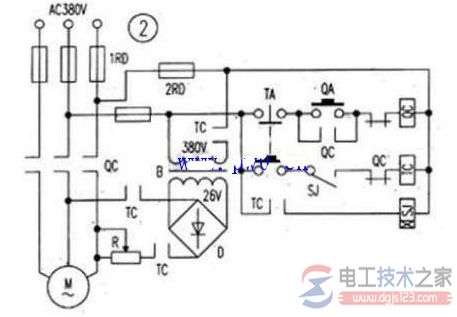

二、单相桥式整流能耗制动 见图2,当电动机停转时,按下停止按钮TA,QC失电释放,同时TA常开触点闭合,使TC、SJ获电动作,将变压器降压整流后的直流电接入电动机定子绕组,开始制动。达到整定时间后,SJ延时断开的常闭触点断开,TC失电释放,制动过程结束,TC同时断开变压器B的电源。.
|
