一例驱动电流可调的LED恒流驱动电路

驱动电流可调的LED恒流驱动电路

可在直流72V电压下工作、驱动电流可调的LED恒流驱动电路，可直接驱动多串串并联的小功率白光LED灯珠，以下是电路图：

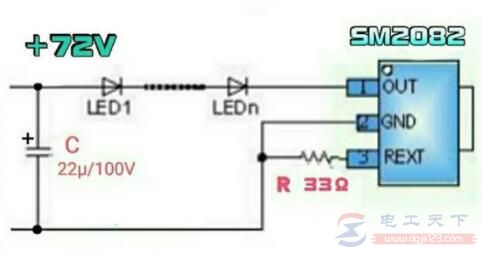

图1：驱动电流可调的LED恒流驱动电路

在以上电路图中，SM2082是一款工作电流可在5～60mA范围内调整的线性LED恒流驱动IC，其外围元件很少，并且只有3个引脚。SM2082的①脚为电源输入及驱动电流输出端，②脚为GND端，③脚为输出电流设置端。该IC的①脚（Out端）的极限输入电压为直流450V。
