电路图实例2：20个小功率LED灯珠恒流驱动电路图

20个小功率LED灯珠恒流驱动电路

电子灯箱中用连体小功率红色LED灯珠，这种灯珠一串为20个，单个灯珠的工作电流在15～20mA。如果想点亮一串20个LED灯珠，可以使用阻容降压电路来驱动。

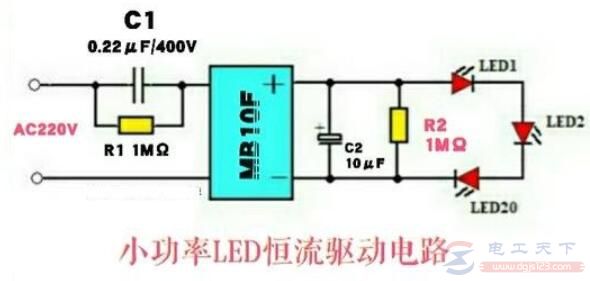

图1：连体小功率LED灯珠恒流驱动电路

如上图，LED1～LED20为一串串联的连体LED灯珠（图中未全部画出），MB10F为贴片整流桥。交流220V电压经电容C1降压限流、MB10F桥式整流及C2滤波后驱动LED1～LED20点亮。电路中的电容C1容量为0.22μF，故可以提供15mA左右的驱动电流。

图中电阻R1为泄放电阻，一般可选用数百KΩ至1MΩ的电阻。R2放电电阻，取值范围与R1一样。

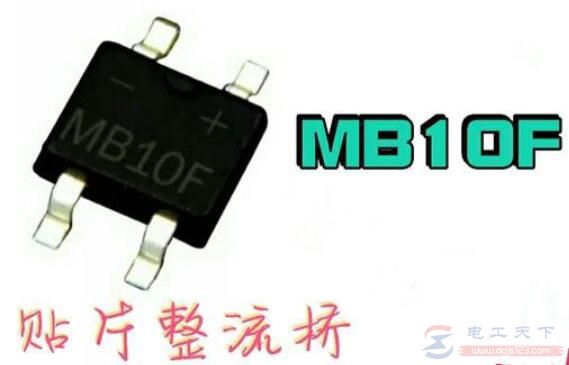

图2：MB10F贴片整流桥

MB10F为LED照明灯里常用的贴片整流桥，其整流电流为1A，耐压值为1000V。
