双向整流电路的工作方式图解

有关双向整流电路的局部环流工作方式与自然环流工作方式，两个反并联连接的整流电路，环流限制驱动电路，自由环流驱动电路，该环流通过环流电抗器可以得到有效地抑制。

双向整流电路的工作方式

两个反并联的整流电路是不能同时工作的，若一个整流电路处于整流输出状态，另一个整流电路处于逆变工作状态，但两整流电路之间存在有限流电抗器，如图a)图所示，则称该系统为局部环流系统。在局部环流驱动方式下，可以将两组整流电路的直流输出电压平均值控制为完全相同，但这并不能说明这两个整流电路的瞬时输出电压Uda1和Uda2在任何瞬间都相等。

正是由于它们瞬时值的不相等就会产生两个整流电路之间的环流，该环流通过环流电抗器可以得到有效地抑制。

若完全没有环流限制器件存在，则称该系统为自由环流系统，如图a)图所示。

在自由环流系统工作方式下，一定要特别注意环流短路，这在控制中是非常重要的。在这种工作方式下，电流换向的等待时间要比局部环流工作方式下电流换向的等待时间要长些。

关于这方面的研究，现已经能够做到电流自适应控制，这种控制能够使自然环流系统电流换向的动态过程得到有效改善，它可以做到与局部环流系统的动态过程没有什么区别。

也正是由于计算机控制技术的发展，才能使得自然环流系统得到实际应用。

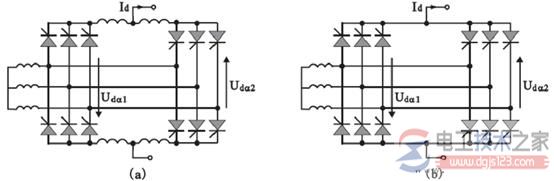

两个反并联连接的整流电路

a)环流限制驱动电路 b) 自由环流驱动电路
