一例太阳能电池板5v升压电路图

太阳能电池板5v升压电路图

一款PT1301制作的升压电路，它的启动电压只有0.8V，即使太阳能电池板的输出电压出现较大波动，其输出仍为5V的稳定电压。

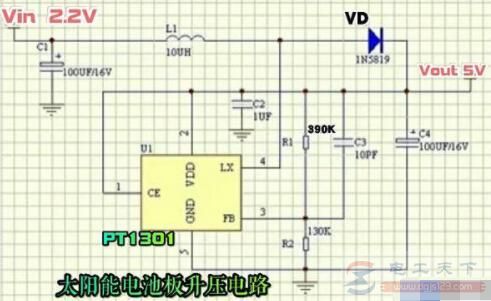

图1：太阳能电池板5V升压电路

上图中PT1301是一款常用的超低压升压IC，启动电压可低至0.8V，内部固定开关频率为500KHz，内置MOS场效应管的开关电流为2A。PT1301在输出电压为5V时，输出电流为300mA，如果要获得更大的输出电流，可以在其②脚（EXT端）外接大功率MOS场效应管来扩流。
