m7130平面磨床电气控制电路原理图

m7130平面磨床电气控制电路图

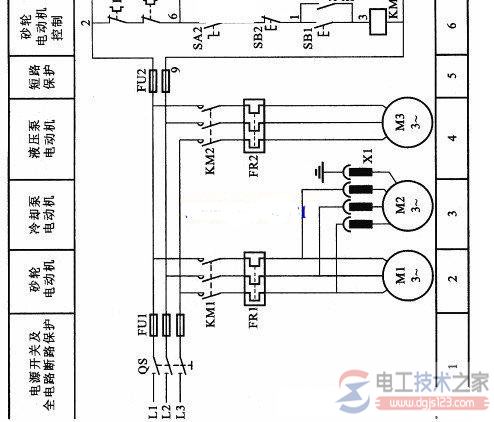

M7130型平面磨床的电气原理图如图所示。 一、主电路 三相交流电源由电源开关QS引入，由FUl作全电路的短路保护。 砂轮电动机M1和液压电动机M3分别由接触器KMl、KM2控制，并分别由热继电器FRl、FR2作过载保护。m7130平面磨床电气控制电路原理图 由于磨床的冷却泵箱是与床身分开安装的，所以冷却泵电动机M2由插头插座Xl接通电源，在需要提供冷却液时才插上。 M2受M1起动和停转的控制。由于M2的容量较小，因此不需要过载保护。三台电动机均直接起动，单向旋转。 二、控制电路 控制电路采用380V电源，由FU2作短路保护。SBl、SB2和SB3、SB4分别为M1和M3的起动、停止按钮，通过KMl、KM2控制M1和M3的起动、停止。 三、电磁吸盘电路 电磁吸盘结构与工作原理示意图如图7－7所示。 其线圈通电后产生电磁吸力，以吸持铁磁性材料的工件进行磨削加工。电工天下 与机械夹具相比较，电磁吸盘具有操作简便、不损伤工件的优点，特别适合于同时加工多个小工件；采用电磁吸盘的另一优点是工件在磨削时发热能够自由伸缩，不至于变形。 但是电磁吸盘不能吸持非铁磁性材料的工件，而且其线圈还必须使用直流电。 如图7－6所示，变压器T1将220V交流电降压至127 V后，经桥式整流器VC变成110V。
