一例PWM直流电机转速控制器的电路图，附电路原理分析

PWM直流电机转速控制器电路

该电路由LM324和MOS管组成，通过改变输出方波的占空比，控制负载平均接通时间从0到100%变化，来达到调整速度的目的。

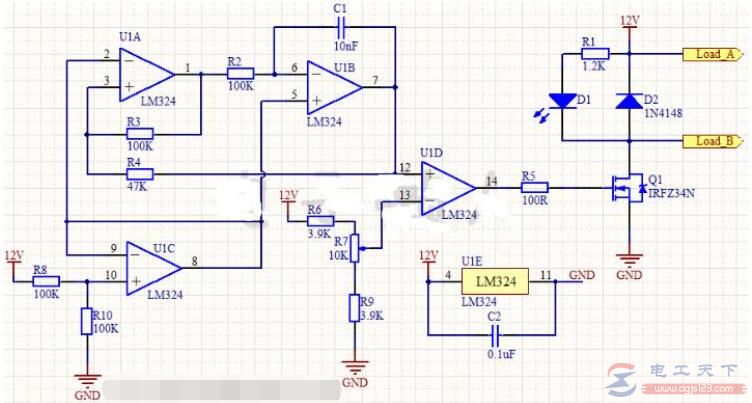

以下是电路图：

电路中由LM324组成四个不同的功能模块：

一是由U1C组成，产生一个6V的基准电压，作为振荡电路的基准电压；

二是由U1A组成的迟滞比较器，U1B积分电路组成的三角波发生器，两个首尾相连，形成一个波形振荡器；

三是由U1D组成的一个电压比较器，其中R6，R7，R9分压网络给比较器提供基准电压。
