一例用6V电源驱动20个白光LED的电路图

6V电源驱动20个白光LED的电路图

如何用6V电源通过串联一个限流电阻，以此来驱动20个并联的0603封装的贴片白光LED，而且要求每个白光LED的工作电流为5mA。

以一个实际电路为例，介绍下LED限流电阻阻值及功率的选取方法，学习下LED限流电阻的选用知识。

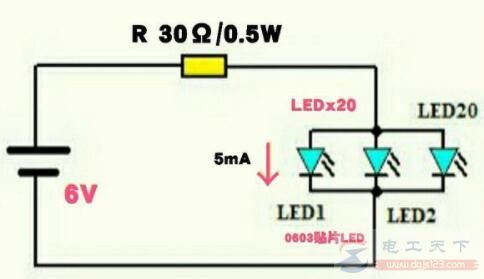

图1：6V电源驱动20个并联的白光LED

上图为6V电源驱动20个白光LED的电路图，R为限流电阻。根据给定的白光LED的参数，假定白光LED的正向压降为2.9V，如果单个白光LED的工作电流取5mA，则20个白光LED的总工作电流为100mA。

1、限流电阻阻值的计算

限流电阻R＝（6V－2.9V）/100mA＝0.031KΩ，即31Ω。
