NE555时基电路制作光控报警器电路

这里分享一款电路图实例，一款采用NE555时基电路制作的光控报警器，可以实现多种报警功能，用到了NE555时基电路、高响度喇叭、光敏电阻等器件。

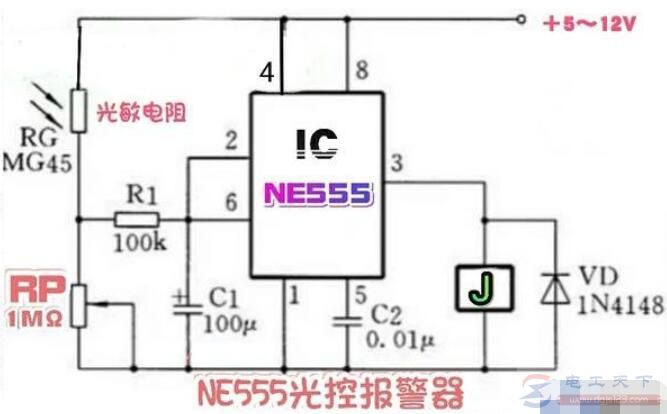

图1：NE555构成的光控报警器

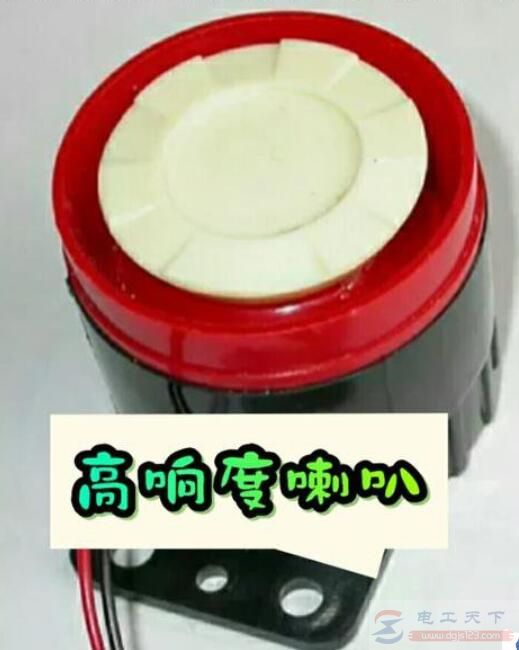

上图中NE555时基电路的②⑥脚连在一起，接成一个施密特触发器。白天光线很强，光敏电阻RG的阻值很小，NE555的②⑥脚为高电平，其输出端③脚输出为低电平，继电器J无电不工作，J的常开触点控制的高响度喇叭（图中未画出高响度喇叭）也不工作。

晚上光线变得很弱，光敏电阻RG的阻值变得很大，NE555的②⑥脚变为低电平，其③脚输出变为高电平，J得电工作，其常开触点闭合，接通高响度喇叭的电源使其发出报警声。

图中R1、C1用于提高光控电路的抗干扰能力。调整RP的阻值可使报警器在所需的光线下发出报警声。上图电路可以在光线变弱时发出报警声。如果调换RP和RG的位置，该报警器即可在光线变强时发出报警声。
