电动机自耦降压起动电气控制原理图如何设计？

有关电动机自耦降压起动电气控制原理图，本电路原理图适用于电压380V、电机功率不超过75KW的交流电动机作不频繁自耦降压起动控制。

电动机自耦降压起动的电气控制原理图

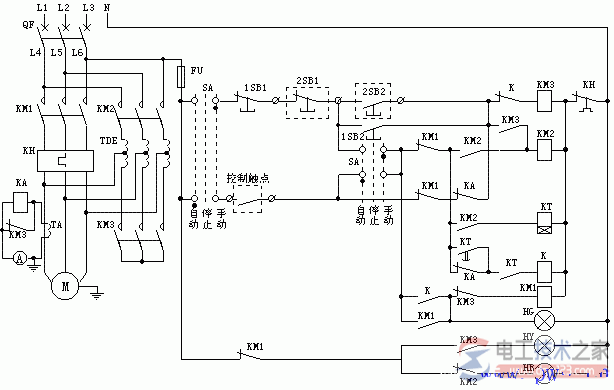

一、电气原理图

二、设计说明

1、本设计适用于电压380V、电机功率不超过75KW的交流电动机作不频繁自耦降压起动控制。

2、起动至全压运行由电流继电器和时间继电器自动控制，当起动电流下降到1.5倍额定电流时，即相当于80%额定转速时，又起动位置转换到运行状态。电流继电器和时间继电器的整定值见表2。

3、具有自动和手动控制两种方式，在手动方式，可以两地控制，具有外部控制端子，图中2SB1、2SB2为外部控制按钮，可以控制电机的起动及停机，如果不需要外部按钮控制，可直接在接线端子处将2SB1按钮的两端短接 。

在自动方式时，可以由来自外部PLC、传感器等设备的一个无源触点直接控制电机的起停。

4、设计柜体为冷轧板结构，冷轧板表面作除锈、防腐、喷塑处理。要求冷轧板厚度不得小于2mm。设计柜体颜色为苹果绿或桔纹浅驼色。

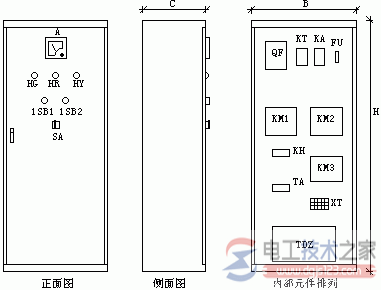

三、柜体尺寸
