一例自制脉冲金属探测器的电路图说明

分享一例脉冲电路图，一个金属探测电路，可以隔着地毯探测出地毯下的硬币或金属片，适合手动自制的小工具，自制脉冲金属探测器的电路图说明，有需要的朋友参考下。

一、元器件准备

电路中的NPN型三极管型号为9014，三极管VT1的放大倍数不要太大，可以提高电路的灵敏度。VD1-VD2为1N4148，电阻均为1/8W。

金属探测器的探头是一个关键元件，这是一个带磁心的电感线圈，磁心可选Φ10的收音机天线磁棒，截取15mm，再用绝缘板或厚纸板做两个直径为20mm的挡板，中间各挖一个Φ10mm的孔，然后套在磁心两端，如图1所示。

最后Φ0.31的漆包线在磁心上绕300匝。这样做的探头效果最好。如果不能自制，也可以买一只6.8mH的成品电感器，但必须是那种绕在“工”字形磁心上的立式电感器，而且电感器的电阻值越小越好。

二、电路制作调试

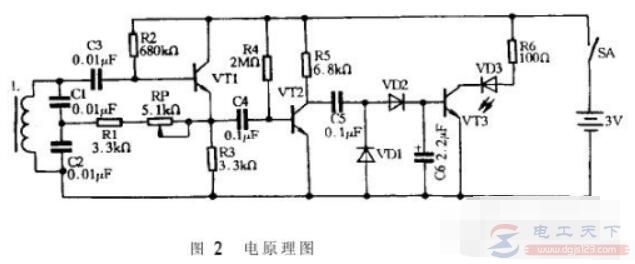

图2是金属探测器电原理图，图3是它的电路板安装图，图4是它的电路板元件安装图。组装前将所用元器件的管脚引线处理干净并镀上锡。
