电阻限流保护电路及故障检测方法

有关电阻限流保护电路的知识，在电子电路中主要用来限制电路中的电流不能太大，从而起到保证其它元器件的工作安全的作用，发光二极管限流保护电路和三极管基极电流限值电阻电路，一起来看下。

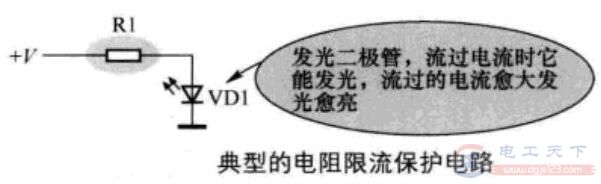

下图为一例典型的电阻限流保护电路，在直流电压 V大小一定时，电路中加入电阻R1后，流过发光二极管VD1的电流减小，防止因流过VD1的电流太大而损坏VD1。电阻R1阻值越大，流过VD1的电流越小。

电阻R1与VD1串联起来，流过R1的电流等于流过VD1的电流，R1使电路中的电流减小，所以可以起到保护VD1的作用。

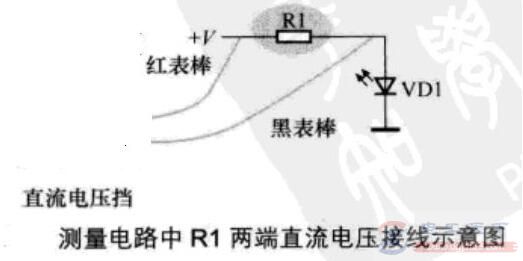

下图是测量电路中R1两端直流电压接线示意图，对于这种电路检查限流电阻R1的简单方法是测量其两端的直流电压。
