如何画电气原理图，电气原理图的绘制原则

有关电气原理图的绘制原则，分享全压起动控制线路结构图与全压起动控制电气原理图，学习电气设备中电气原理图的绘制方法。

电气原理图是把一个电气元件的各部件以分开的形式进行绘制，现场也有将同一电器上各个零部件均集中在一起，按照其实际位置画出的电路结构图。

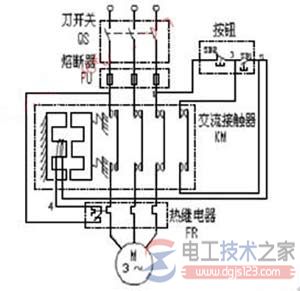

如图1就是三相异步电动机的全压起动控制线路的电路结构图，其中用了刀开关QS、交流接触器KM、按钮SB、热继电器FR、熔断器FU等几种电器。

图1 全压起动控制线路结构图

结构图的画法比较容易识别电器，便于安装和检修。

但是，当线路比较复杂和使用的电器比较多时，线路便不容易看清楚。

因为同一电器的各个部件在机械上虽然联在一起，但是电路上并不一定相互关联。

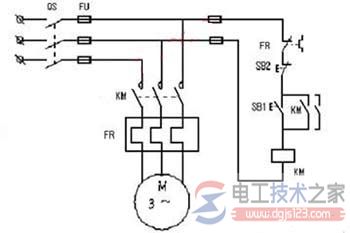

而如图2所示的三相异步电动机的全压起动控制线路电气原理图中，根据工作原理把主电路和控制电路清楚地分开画出，虽然同一电器的各部件(譬如接触器的线圈和触点)是分散画在各处的，但它们的动作是相互关联的，为了说明它们在电气上的联系，也为了便于识别，同一电器的各个部件均用相同的文字符号来标注。

例如，接触器KM1的触点、吸引线圈，都用KM1来标注;接触器KM2的触点和线圈，都用KM2来标注。

图2 全压起动控制电气原理图

(1)电气原理图中的电器元件是按未通电和没有受外力作用时的状态绘制。

在不同的工作阶段，各个电器的动作不同，触点时闭时开。而在电气原理图中只能表示出一种情况。
