一例555定时器实现的高压发生器电路图
时间：2022-12-12作者：佚名
|
555定时器实现高压发生器的电路图 汽车点火线圈是一个升压变压器，555定时器可以将汽车上的直流电压变为交流，然后通过升压变压器将交流电压升高至上万伏加至火花塞来点火。 以下是电路图：

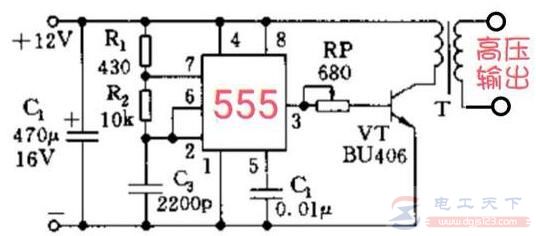

图1：555定时器构成的高压发生器电路 |
