放大电路的用途与组成：低频电压放大器放大电路

有关放大电路的用途与组成，放大电路的特点有哪些，以及几种常见的放大电路：共发射极放大电路、分压式偏置共发射极放大电路、射极输出器、低频放大器的耦合等知识。

放大器有交流放大器和直流放大器。

交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。

此外，还有用集成运算放大器和特殊 晶体管作器件的放大器。它是电子电路中最复杂多变的电路。

但初学者经常遇到的也只是少数几种较为典型的放大电路。

读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行 分析弄通原理。

放大电路有它本身的特点：

一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；

二是电路往往加有负反 馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理后，就可以把整个电路串通起来进行全面综合。

低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。

1、共发射极放大电路

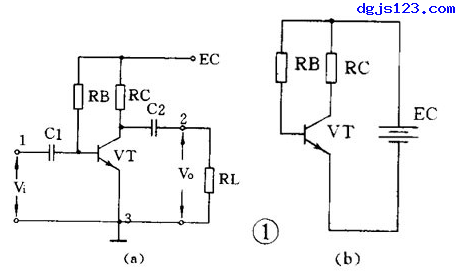

图 1 （ a ）是共发射极放大电路。 C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。 1 、 3 端是输入， 2 、 3 端是输出。 3 端是公共点，通常是接地的，也称“地”端。静态时的直流通路见图 1 （ b ），动态时交流通路见图 1 （ c ）。电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

2、分压式偏置共发射极放大电路

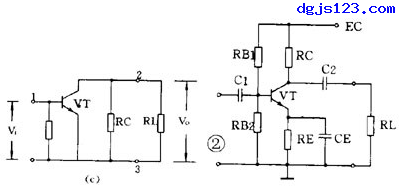

图 2 比图 1 多用 3 个元件。基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。
