【图】射极输出器的特性与应用说明

有关射极输出器的特性与应用说明，射极输出器又称为射极跟随器，一种共集电极放大电路，重点学习其电压放大倍数、输入电阻、输出电阻，射极输出器的应用，作为输入级、输出级与中间隔离级。

射极输出器

射极输出器又称为射极跟随器，它是一种共集电极放大电路。射极输出器在电路的组成形式上，虽与共发射极放大电路有所不同，但对其不失真、能放大的要求不变；放大电路的两种工作状态——静态和动态的作用相同，基本的分析方法也相同。

一、射极输出器的特性

一、由交流通路看出，基极是输入端，发射极是输出端，集电极是输入、输出的公共端，因而射极输出器是共集电极电路。

图2，交流通路：电压放大倍数、输入电阻、输出电阻

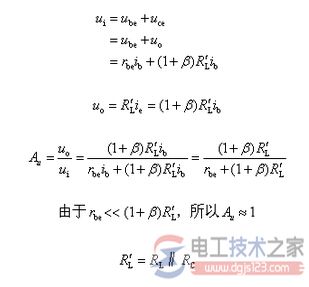

1、电压放大倍数

2、输入电阻

可见，射随器的输入电阻很高。通常为几千欧至几百千欧。

3、输出电阻

射随器的输出电阻很小。通常为几十欧至几百欧。

二、射极输出器的应用

射随器具有输入电阻高；输出电阻低；电压放大倍数近似等于 1；输出电压与输入电压同相位的特点，因而在电路中得到广泛的应用。

1、作输入级

利用高输入阻抗可减小对信号源的影响。

2、作输出级

利用低输出阻抗可提高带负载能力，使输出电压稳定。

3、作中间隔离级

利用其阻抗变换作用，接在两级共发射极放大电路之间，可减小后级对前级的影响。
